Сборка системного блока своими руками.

Все действия связанные со сборкой, установкой, замены комплектующих Вы выполняете на свой страх и риск! В случае повреждения или выхода из строя все претензии можете предъявлять только самому себе.

И так, перед Новым Годом знакомые попросили ребенку собрать машину. Примерный конфиг был подсмотрен на то что купили родители его однокласснику. Ну и бюджет был ограничен примерно 40 кило рублями. В итоге конечно вышло 43, но это уже мелочи)))

Из ассортимента ближайшего компьютерного магазина было выбрано следующее:
— процессор Intel i5 4440 3100MHz на сокете 1150;
— мат. плата под этот сокет — Asus H81M-R;
— ОЗУ от Crucial, объемом 8192Mb 1600Mhz одной планкой;
— кулер от Zalman’a обладающий уровнем шума на уровне 22дБ;
— видеокарта Asus GTX750Ti с объемом памяти 2Gb, а так же улучшенной системой охлаждения с 2 вентиляторами;
— жесткий диск Seagate объемом 1Tb и частотой вращения шпинделя 7200 об/мин;
— блок питания и корпус фирмы Dexp.

Не спорю, конфиг не самый идеальный. Но тут уже был вопрос финансовый. И так вместо искомых 40 мы укладывались в 43, поэтому на некоторых вещах пришлось экономить.

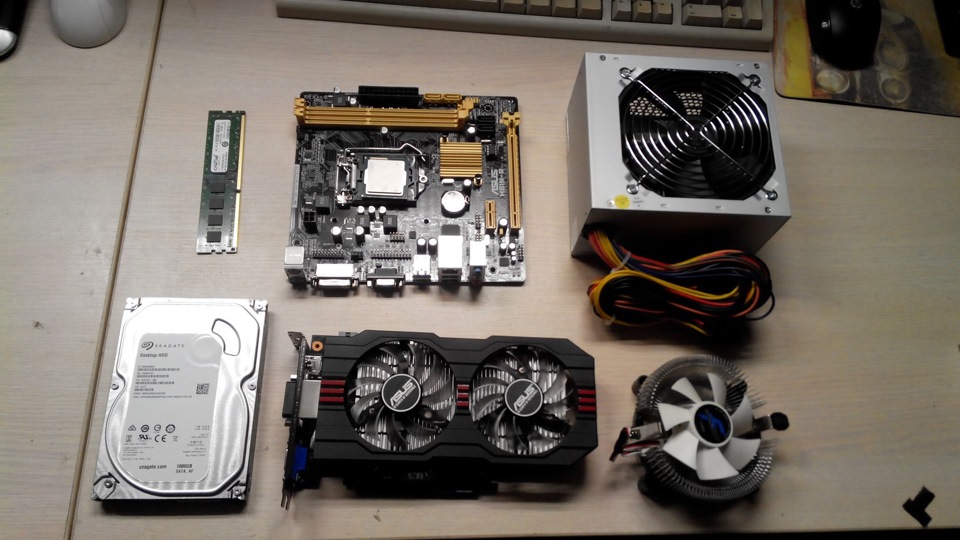

И вот железо куплено и привезено ко мне в мастерскую. Раскладываем наше богатство на рабочем столе.

Распаковывая коробки душа аж радуется новым и современным железячкам, не все же с хламом работать 😎

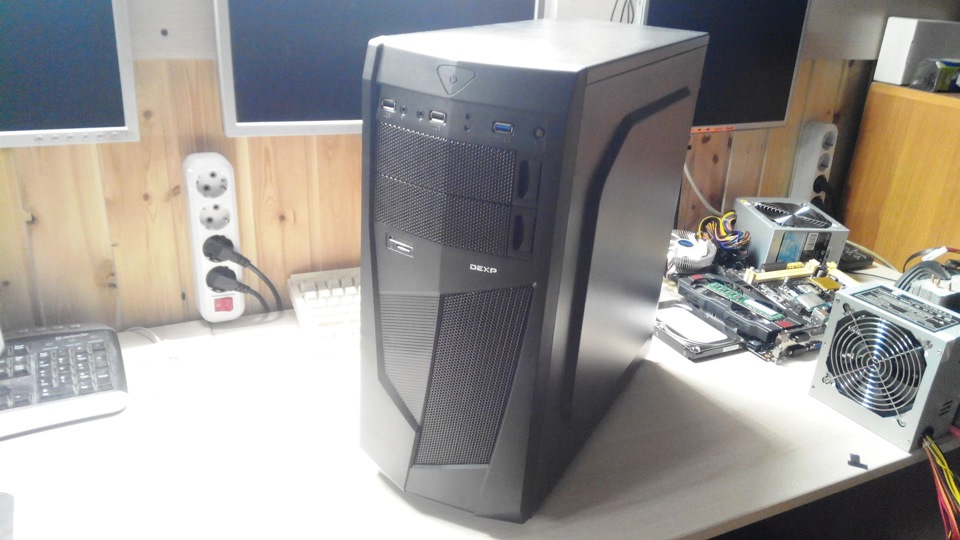

Вот такой вот корпус. Железо очень тонкое, возможно будет шуметь, если бы делал для себя — закатал бы вибропластом, чтоб не дребезжали боковины.

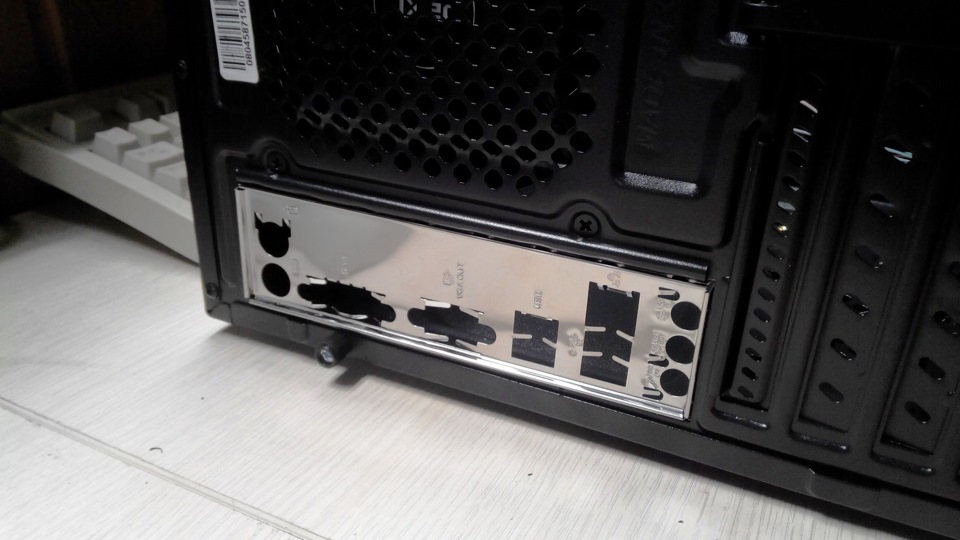

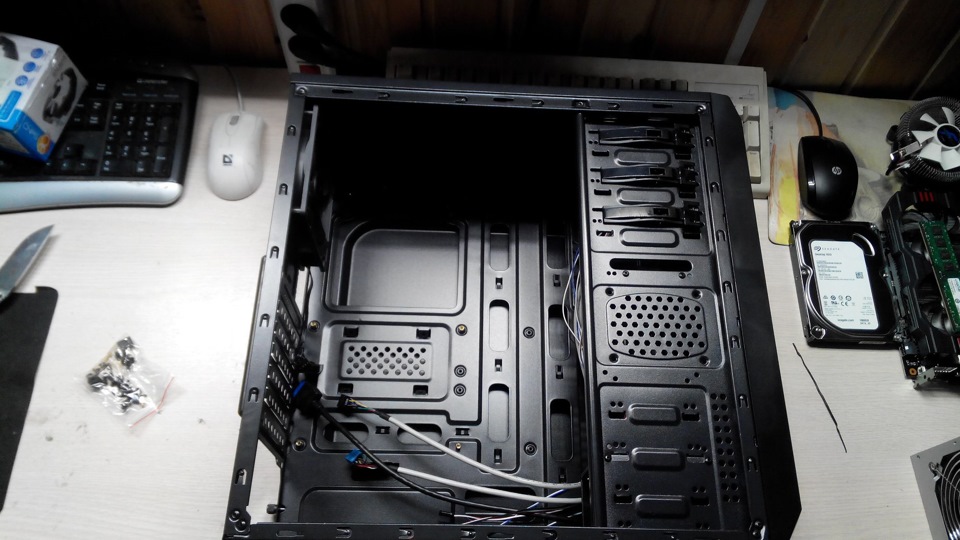

Укладываем корпус на стол и приступаем непосредственно к сборке. Устанавливаем заднюю планку для разъемов от материнской платы в корпус.

Затем переходим к материнке.
Кому то удобнее инсталлировать процессор, кулер и память уже к прикрученной материнке в корпус, но для фотографии я принял решение сперва все установить на плату, а потом уже готовое установить в корпус.

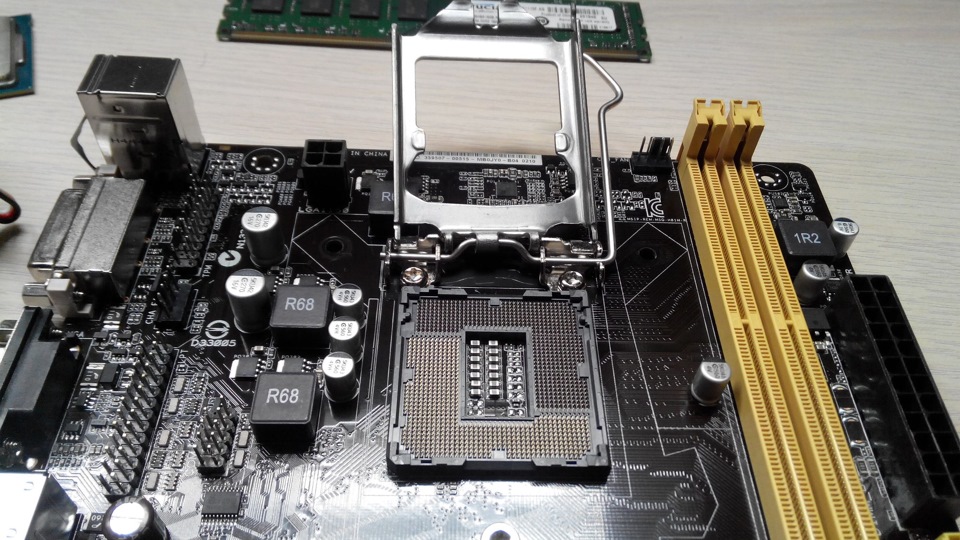

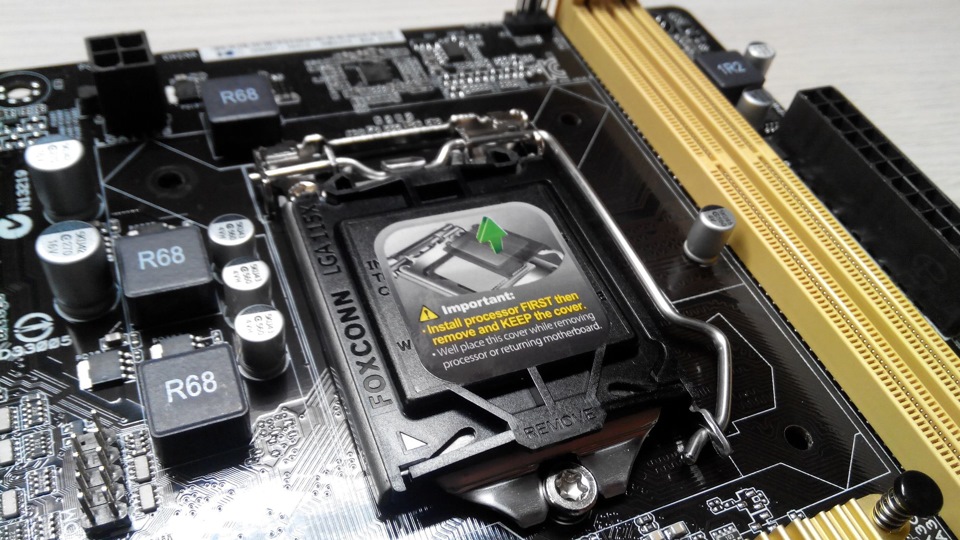

Сперва снимаем заглушку с сокета которая защищает выводы от механических воздействий.

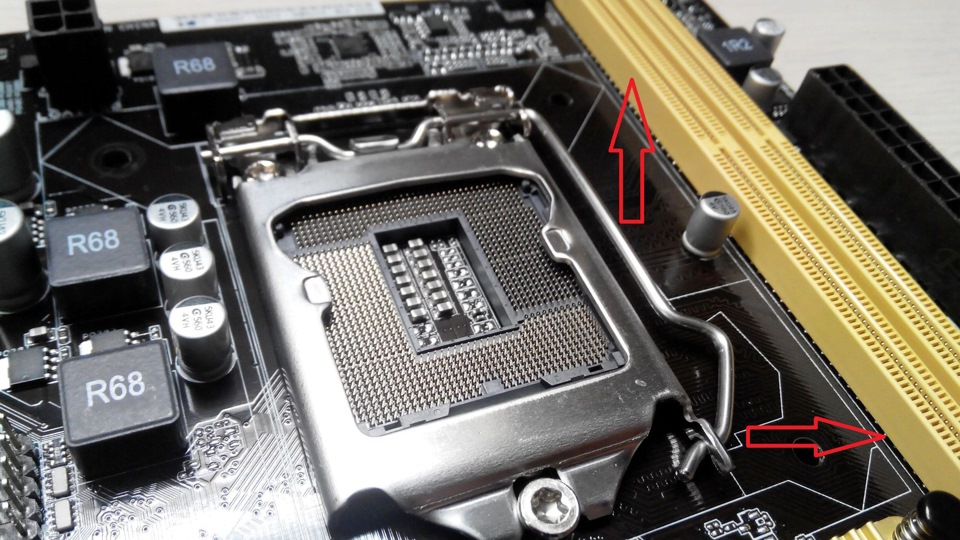

Поддеваем рычаг вбок и отводим зажим к верху.

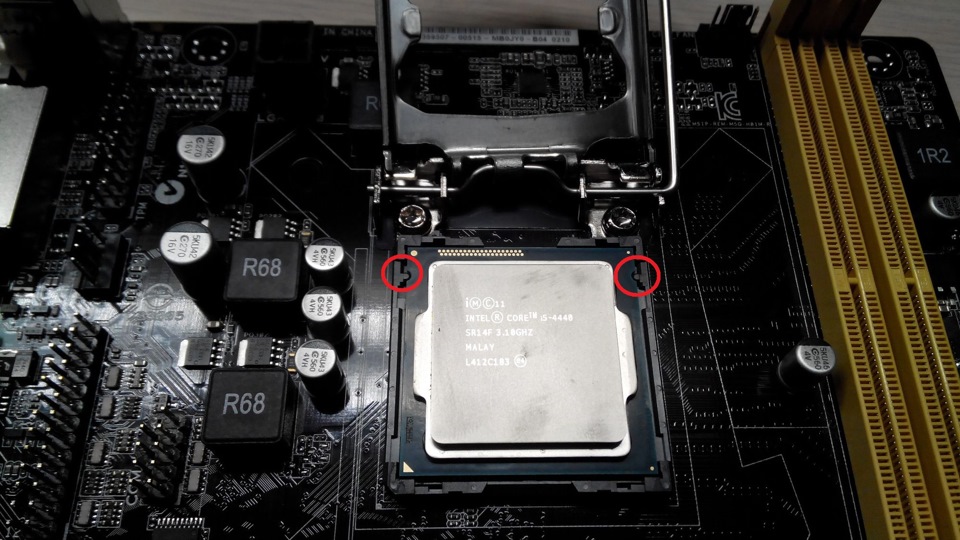

Устанавливаем процессор согласно ключей в сокет и закрываем его.

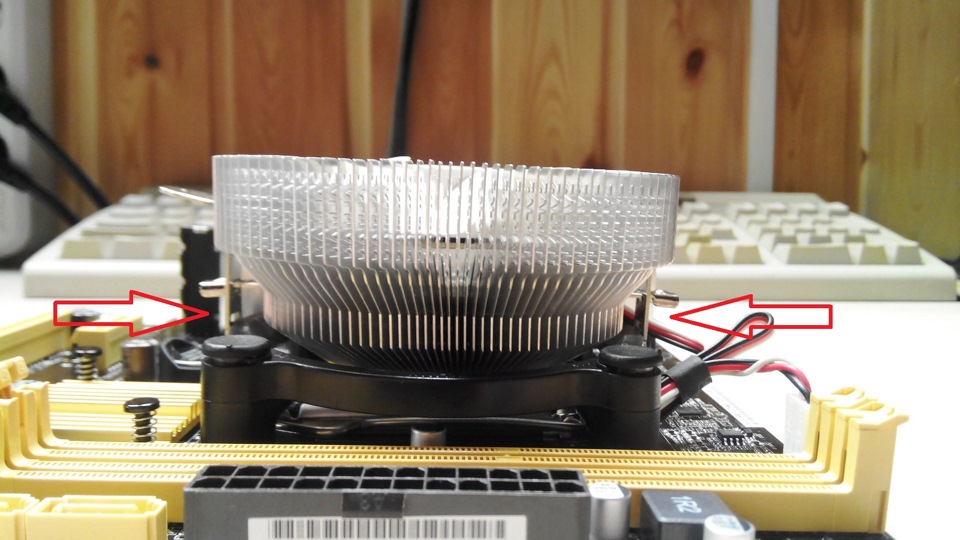

Кулер. Мне очень нравится подобная конструкция вентиляторов, когда радиатор прищелкивается с помощью двух зажимов как у платформ на процессорах от AMD.
Объясняю почему: при несвоевременной чистке происходит пересыхание пластика защелок как у стокового кулера под LGA775/1156/1155/1150/1151 и они отламываются. Но бывает что и наоборот — от частых снятий тоже ломаются эти защелки. Весьма не продуманный способ крепления к плате.
А вот конструкция у АМД мне нравится больше.
Этот же кулер универсальный — подходит почти ко всем современным сокетам как от Интела, так и АМД.

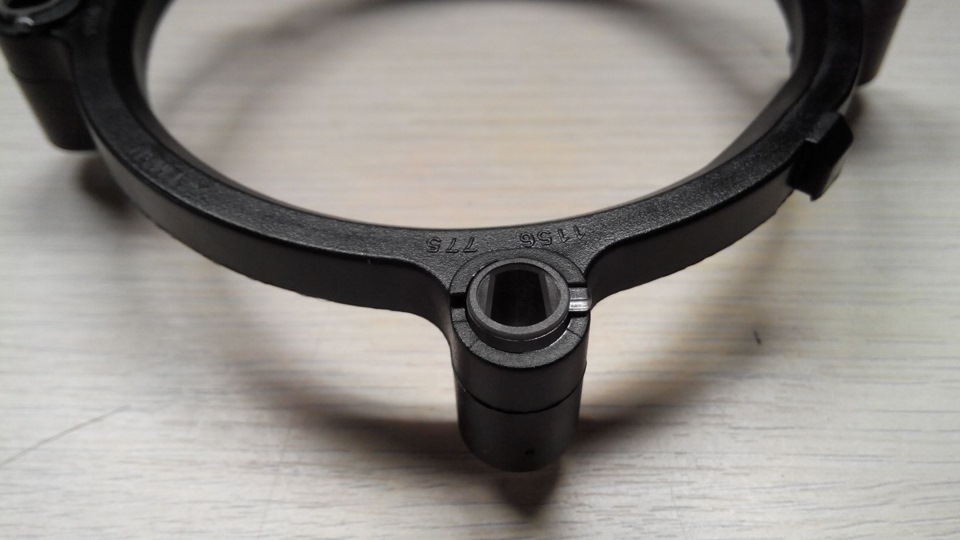

Переходник имеет на втулках возможность изменения расстояния чтоб устанавливать его как на LGA775, так и на LGA115X. Переводим защелки в нужное нам положение.

Прищелкиваем к плате переходник.

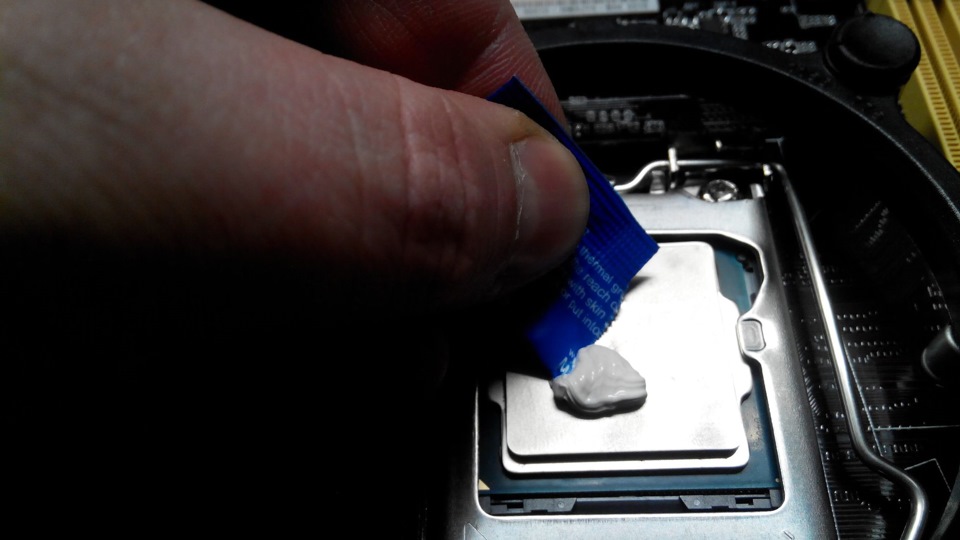

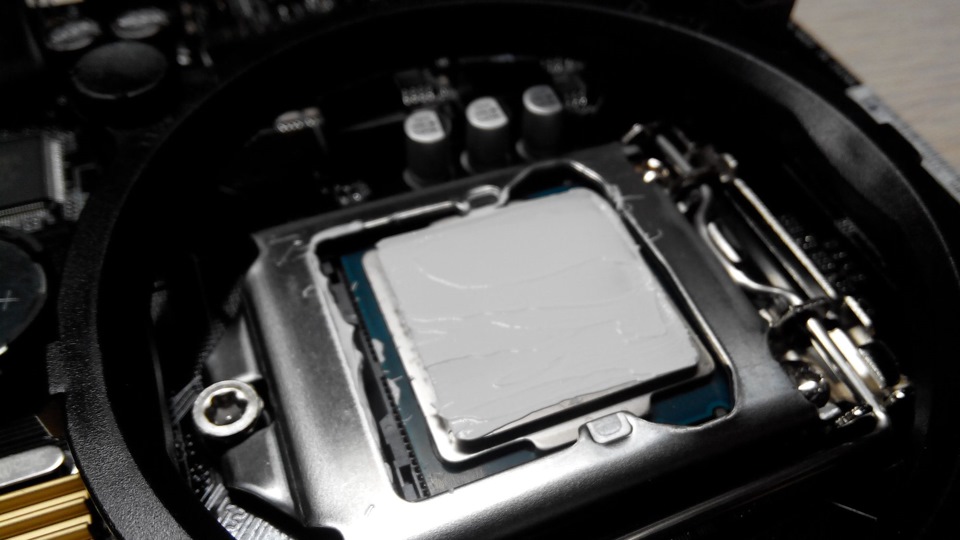

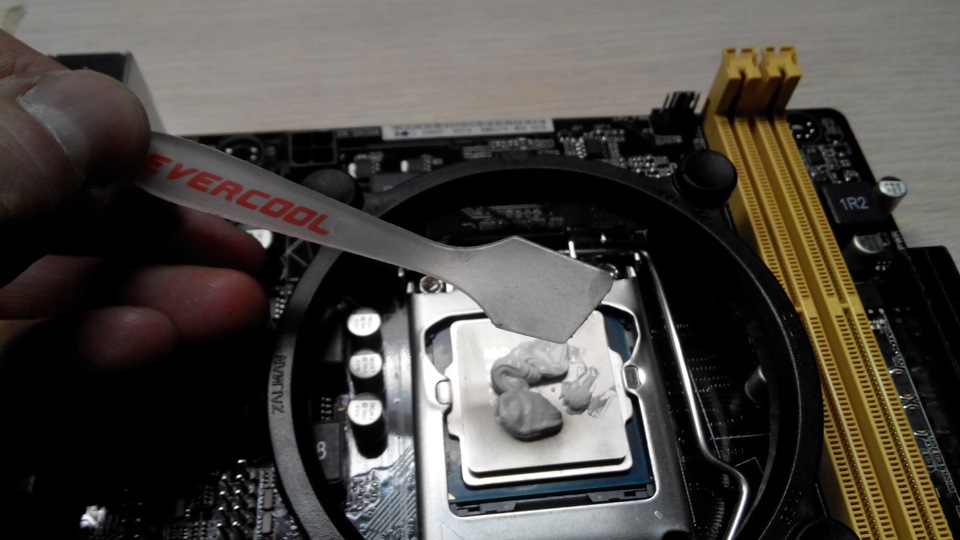

Далее из комплектного пакета-тюбика наносим термопасту на процессор и размазываем ее. Для этих целей использую специальную пластиковую штукенцию как шпатель, была в комплекте с какой то пастой.

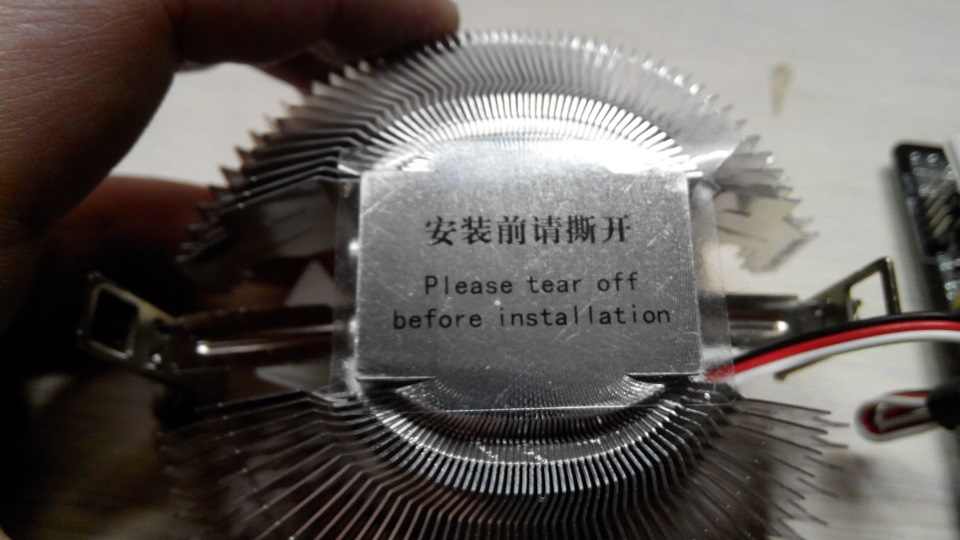

Далее снимаем с поверхности кулера защитную пленку и устанавливаем его. Подключаем штекер вентилятора в соответствующий разъем на мат. плате — cpu_fan.

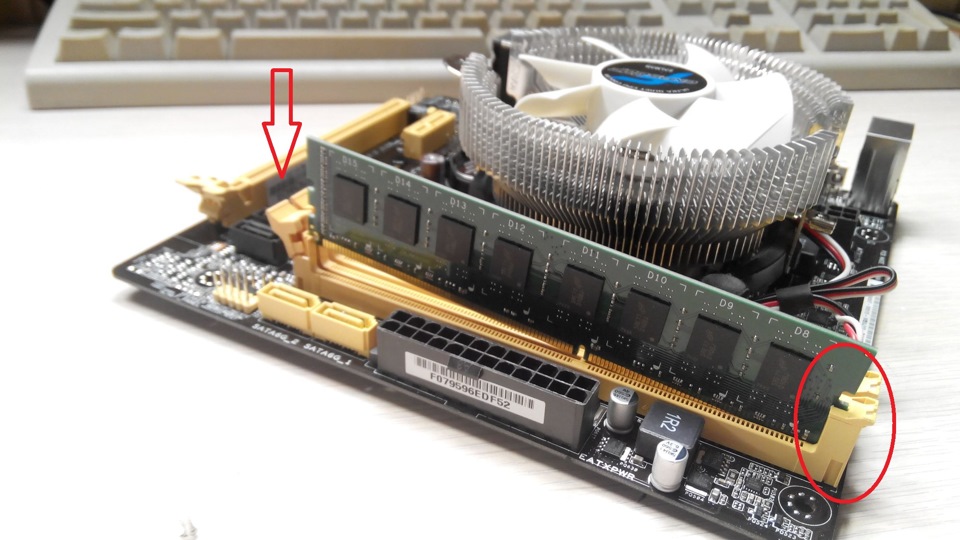

Переходим к установке планки оперативной памяти.
Данная мат. плата от Asus имеет два слота памяти под DDR III. Каждый из слотов имеет один фиксированный зажим и одну защелку. Заводим один край планки памяти в неподвижный зажим и надавливаем память. Подвижная защелка захлопнется.

Устанавливаем нашу мат. плату в корпус и фиксируем ее с помощью комплектных винтов.

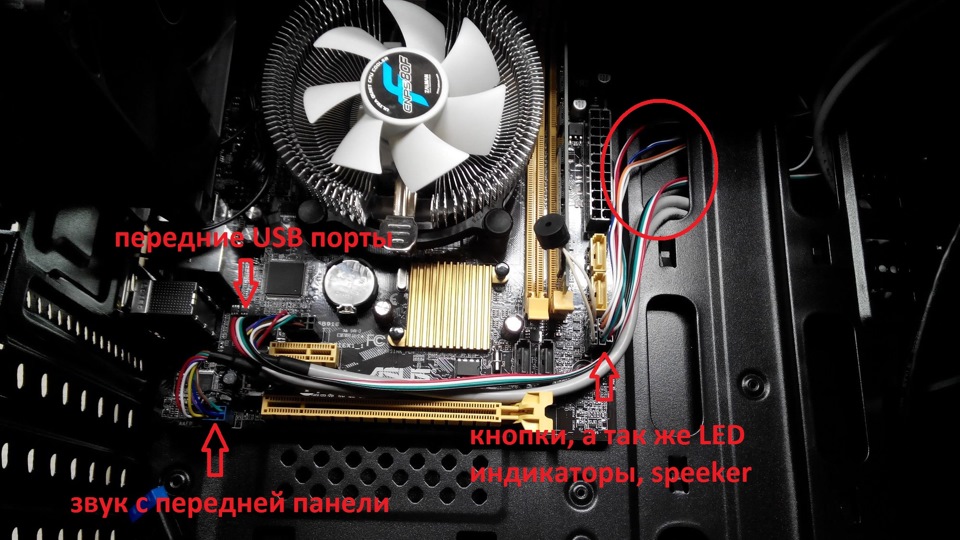

Провода идущие от передней панели (usb, звук, кнопки, индикаторы) я стараюсь пропихивать через имеющиеся отверстия так, что бы они не мешались. У каждого корпуса это по своему, где приходится дополнительно фиксировать с помощью нейлоновых стяжек. Подключаем их в соответствующие разъемы на материнской плате.

Вставляем в слот PCI-E видеокарту. Предварительно выломав заглушку закрывающую соответствующий слот.
Затем прикручиваем к корпусу блок питания и подключаем от него провода.
На мат. плату обычно идет: 4 или 8 пиновый разъем это питание процессора, так же широкий 24 (на старых машинах 20) пиновый разъем питания АТХ. В видеокарту приходит 6 пиновый штекер.

После этого устаналиваем в корзину наш жесткий диск и подключаем его с помощью комплектного SATA-кабеля. Оставшиеся провода питания прячем, например под жесткий диск.

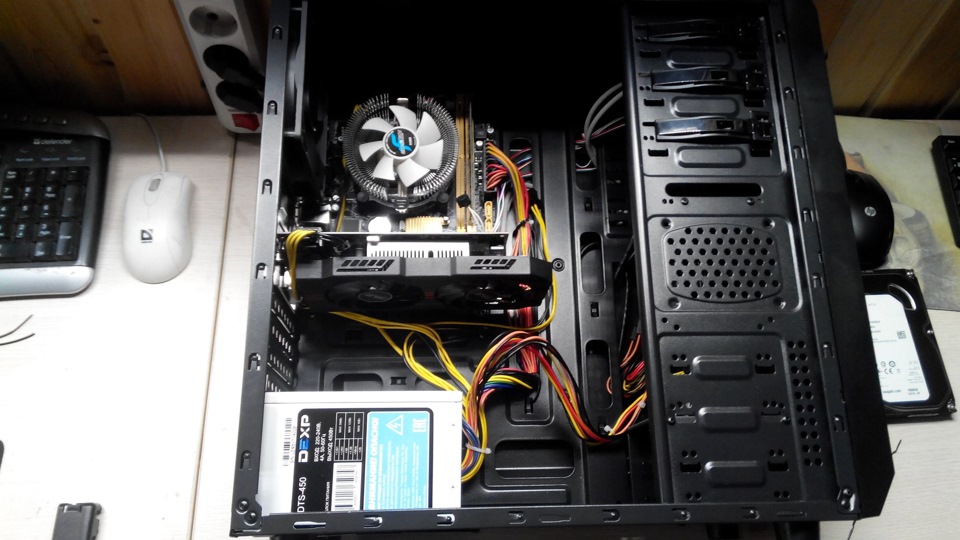

Подключаем перефирию и производим первичный запуск нашего только что собранного системного блока.
Ну а далее уже настройка BIOS’a, установка операционной системы, драйверов, необходимого софта, оптимизация ОС и так далее, об этом если пожелаете в следующей серии 🙂

Если коротко, то как то так.
Если будет необходим более детальный отчет — выложу в следующий раз!
До новых встреч!

Источник

Как поменять корпус компьютера

Процессору вашего компьютера не достаточно обладать высокой производительностью, для компьютера также важен его внешний вид. Всё зависит от индивидуальных потребностей каждого пользователя, поэтому изготовители компьютерных запчастей выпускают тысячи самых разных компьютерных корпусов, которые имеют разный размер и дизайн. При покупке компьютера владелец может выбрать любую модель системного блока, которая ему нравится.

Однако, красивого вида не достаточно для полноценной работы процессора. Он должен быть полезным и удобным в деле. Чтобы удовлетворить все прихоти покупателя, имеется три вида блоков для персонального компьютера: MiniTower (маленькая башня), MidiTower (средняя башня), BigTower (большая башня). Первый — это довольно мелкий, второй имеет средние размеры. Такой подвид процессоров в наше время является наиболее популярным. Наконец, третий вариант подходит для тех компьютеров, которые обладают разнообразным оборудованием.

Как заменить системный блок компьютера?

Синонимом для MidiTower является ATX. Его размеры являются наиболее приемлемыми, с учётом компактности с оптимальным внутренним объемом. Именно для данного типа процессора выпускается основная часть материнских плат. Покупая плату ATX, вы можете твёрдо знать, что она будет идеальна для «Средней башни» или MidTower.

Пользователи редко сталкиваются с необходимостью замены процессора. В основном, это связано со сменой вкуса владельца или снижением практичности. Вполне реально своими руками заменить системный блок, хотя для этого нужны определённые знания. Для осуществления данного мероприятия нужно обратиться в сервисный центр. Работники сервисного центра занимаются этим ежедневно и обладают, в подобного рода делах, определённым опытом, знаниями и навыками. Это позволяет провести замену относительно недорого.

Как заменить системный блок компьютера.

Сперва необходимо отключить электроэнергию компьютера. После этого нужно снять с компьютера все кабели и крышки со всех сторон «башни». На многих моделях блоков требуется снять лицевую панель, которая закреплена специальными винтами. Если вы никогда раньше не проводили замену самостоятельно, то рекомендуется зарисовать на бумаге схему подключения разъёмов. Это может помочь при всех последующих, подобного рода, операциях. Далее нужно отсоединить все устройства компьютера от дисковода до жёсткого диска, а также открутить все винты, удерживающие носители информации, которые встроены в компьютер. После этого необходимо снять все устройства. Затем, открутив все винты и отжав все защёлки, извлеките видеокарту.
Категорически не рекомендуется трогать руками видеокарту, а лучше спокойно положить её рядом. После этого нужно снять все кабели из процессора. Запомните или зафиксируйте на листе бумаги все расположения USB-разъёмов. Потом нужно извлечь материнскую плату, открутив винты, удерживающие её. Системный блок и ОЗУ-линейки снимать не нужно. Рекомендуется снять фигурную пластину для разъёмов платы с последующей перестановкой в новый блок. Последующая установка деталей проходит противоположным способом. Затем убедитесь, что процессор годен к работе.

При завершении замены процессора нужно убедиться, что все детали установлены в нужные места. Особое внимание нужно уделять проводам и их наконечникам, которые называются штекерами. Есть отдельные штекеры для каждого провода, а есть для двух или нескольких. Все штекеры должны быть подписаны и вставляться на правильные контакты, находящиеся в материнской плате компьютера. Отверстия для подключения на ней расположены в правом нижнем углу материнской платы. Рядом с ними есть маркировка, которая не должна вызывать проблем с подключениями. В случае отсутствия маркировки можно попробовать наугад.

Сперва стоит найти контакты, благодаря которым компьютер включается. Найдите на штекерах аббревиатуру на английском языке «PWR», которую вставляйте в разные разъёмы вплоть до включения компьютера. После этого, если операция прошла успешно, продолжайте в том же духе.

Профессиональная замена корпусов для ПК

На первый взгляд замена блока не кажется с первого взгляда сложным мероприятием, но она требует аккуратности и умения обращения с техникой. При установке запчастей могут возникнуть проблемы, в частности поломка одной из деталей. Проблем будет меньше, если обратиться за профессиональной помощью в сервисный центр. Если вы хотите обратиться за профессиональной помощью по замене блока, то необходимо зайти на представительство фирмы, занимающейся компьютерными запчастями в Интернете, где произведена материнская плата или использовать брошюру, которая прилагается к купленному устройству. Там вам нужно найти схему устройства (кнопка питания, индикаторы и прочее.).
Обратите внимание, что в обоих корпусах старого и нового производства могут не совпадать обозначения. Если деталь не получается вставить, то лучше не обращаться с ней грубо ибо это может повредить материнскую плату и многие другие важные запчасти для компьютера. Если нельзя вставить деталь, то она не подходит.
Также эту работу можно выполнить в домашних условиях. Новый процессор можно подобрать самостоятельно или купить его в специальном магазине.

Источник

Замена корпуса системного блока

Замена корпуса системного блока выполняется нечасто. Причём, механические повреждения – одна из самых непопулярных причин. Намного чаще устанавливать новый корпус приходится из-за того, что он оказался неподходящим для размещения внутри нужных деталей (новой видеокарты, дополнительного диска или кулера). Или из-за решения пользователя изменить дизайн компьютера. Перед заменой следует сначала выбрать подходящую модель корпуса – и только потом выполнить все необходимые действия по извлечению деталей из старого «системника» и установке в новый.

Выбор подходящего варианта

Одна из основных задач системного блока – обеспечить компьютеру подходящий дизайн, соответствующий выполняемым задачам. Например, для офисной модели вполне подходит обычный одноцветный корпус, в основном, серый, чёрный, белый или бежевый. Для домашнего мультимедиацентра тоже достаточно одного цвета, который может быть и более ярким. Для геймерского ПК можно подобрать вариант оригинальной формы или даже с прозрачной стенкой.

Размеры корпуса тоже могут быть разными:

В качестве материала корпуса чаще выбирают алюминий – оптимальный по цене и прочности вариант. Можно отдать предпочтение и оцинкованной стали, и даже органическому или настоящему стеклу. Правда, стеклянной обычно делают только одну из стенок «системника», открывая обзор светящихся кулеров. Полностью прозрачный корпус слишком непрочный и легко повреждаемый, хотя и смотрится привлекательнее, если внутри всё расположено аккуратно и отсутствует пыль.

Среди рекомендованных параметров системного блока – наличие необходимых разъёмов на передней панели. В основном, это – USB-порты, вход для наушников и выход для микрофона. Можно выбрать и такой системный блок, на котором впереди расположены кулеры системы охлаждения или даже порт eSATA, к которому можно подключить переносной винчестер. А USB-разъёмы в современном системном блоке должны быть хотя бы 3.0, чтобы обеспечить нормальную скорость передачи данных.

Процесс замены корпуса

Для того чтобы заменить корпус системного блока, который, фактически, является оболочкой для всего компьютера, придётся выполнить такие действия:

На последнем этапе детали аккуратно устанавливаются в обратном порядке в новый корпус. «Системник» собирается, компьютер включается. После этого можно оценить работоспособность ПК и, если всё в порядке, считать замену корпуса завершённой.

Подведение итогов

Для пользователя, который уже имеет опыт сборки компьютера, процесс замены корпуса не представляет особых проблем. Если они всё-таки возникли – например, владелец ПК забыл, как подключать обратно провода от кнопки включения – стоит доверить работу специалистам сервисного центра. Тем более что такая сборка может легко выполняться мастером даже на дому у клиента.

Источник

Как перейти на новый корпус для ПК

Итак, вы нашли чудесный новый корпус для своего ПК, наполненный светодиодами, отверстиями для вентиляторов и акриловыми окнами. Теперь нужно переставить всё содержимое компьютера в новый корпус — эта инструкция расскажет вам, как это сделать.

Имейте в виду, что это сложный процесс: вы должны пройти более или менее все этапы создания нового ПК с нуля, с дополнительными неудобствами, связанными с необходимостью сначала разобрать другой. Это отнимает много времени и скучно, но не особенно сложно. Кроме того, мы не рассматриваем здесь компьютеры с жидкостным охлаждением. Их настройка очень специфична для компонентов, которые использует ваш компьютер, а также может быть довольно привередливой. Если у вас есть ПК с жидкостным охлаждением, вам нужно будет найти инструкции, относящиеся к вашей настройке, или, что ещё лучше, получить помощь от того, кто делал это раньше.

И, как всегда, если вы никогда не делали этого раньше, мы рекомендуем сфотографировать, как всё устроено, когда вы разбираете компьютер: где подключены кабели, где находятся компоненты и т. д.

Что вам понадобится

Для этой демонстрации я буду использовать свой персональный компьютер. Он встроен в корпус Fractal Design R4, довольно типичного размера ATX Mid Tower. Если вы используете игровой ПК, он, вероятно, будет выглядеть примерно так же, если только вы специально не создаёте что-то гораздо меньшее (например, сборку Mini-ITX) или более сложное. Даже в этом случае шаги будут в целом такими же, даже если ваша сборка сильно отличается.

Начало

Во-первых, и это очевидно, отсоедините от ПК все различные кабели питания и передачи данных, а затем положите его на стол или стол в ярко освещённом месте. По возможности используйте место без ковра, чтобы избежать статического электричества.

Затем просто сдвиньте панели доступа к задней части машины и снимите их. Отложите их в сторону.

После устранения этих основных преград у вас будет лёгкий доступ к каждому компоненту.

Если в вашем корпусе есть ещё какие-либо съёмные извне детали, например, пылевые фильтры, вытащите и их.

Прежде чем приступить к фактическому удалению компонентов, лучше определиться с общим порядком. Это зависит от вашей точной сборки и ваших предпочтений, но я предпочитаю сначала снять блок питания, так как он подключён почти ко всему остальному. Убрав его (и особенно много кабелей) с дороги, вы упростите остальную работу. В некоторых случаях вы не сможете извлечь блок питания, не сняв предварительно другие компоненты, например кулер процессора. Это нормально. Делайте дела в том порядке, который вам удобнее.

Снятие блока питания

Чтобы начать удаление блока питания, вам необходимо отключить его от всех компонентов, которые его используют. На моей машине это включает в себя все следующее:

Вероятно, проще всего держать корпус вертикально для этого и большинства остальных шагов (кроме материнской платы).

Если у вас есть модульный блок питания, который позволяет отсоединять кабели как от компонентов, так и от самого блока питания, это ещё проще. Вы можете потянуть за любой конец кабеля, чтобы освободить его. (Примечание: в большинстве готовых настольных компьютеров не используется модульный источник питания.)

Теперь ваш блок питания должен быть в основном свободный. Если он не модульный, расположите все кабели как можно дальше, чтобы подготовиться к снятию самого устройства.

Теперь перейдём к задней части корпуса. Блок питания крепится к задней части рамы несколькими винтами. (В некоторых конструкциях корпуса эти фиксирующие винты могут быть сверху или снизу.) Снимите их и отложите в сторону.

Когда крепёжные винты ослаблены, блок питания ослаблен, и вы можете вытащить его из корпуса.

Отложите его и переходите к следующим компонентам.

Как вынуть жёсткие диски и привод оптических дисков

В более старых конструкциях корпуса жёсткие диски, твердотельные накопители и дисководы сохраняются только винтами в раме. В новых и более продвинутых моделях используются «салазки» или «кедди», которые вкручивают диски в эти устройства, которые легко вынимаются, а затем вставляются на место для удобной замены. Жёсткий диск и SSD на моём ПК используют этот метод, в то время как DVD-привод плотно прикручен. Начнём с первого.

Сначала отсоедините кабели данных SATA от жёсткого диска и от материнской платы на другом конце.

Вытащив из дисководов кабель питания и кабель для передачи данных, я могу вытащить кейсы из корпуса.

Теперь о приводе DVD. Начните с отсоединения кабеля данных SATA. Поскольку сам диск ввинчен в раму, мне придётся открутить винты с обеих сторон, прежде чем он выйдет.

После удаления кабеля питания, кабеля для передачи данных и крепёжных винтов я могу вытащить диск из передней части корпуса. Возможно, вы захотите немного подтолкнуть его сзади, но вытащите его спереди, так как у вас будет ограниченное пространство в противоположном направлении.

Отложите свои диски в сторону. Если они вкручены в ползунки или кейсы, открутите их, чтобы подготовить к повторной установке позже.

Переходим к следующему компоненту.

Удаление видеокарты

Очевидно, что эта часть руководства неприменима, если в вашем компьютере нет дискретной видеокарты. У меня есть, поэтому давайте снимем её с материнской платы, чтобы упростить последние этапы разборки.

Сначала отсоедините кабель питания от блока питания, если вы ещё этого не сделали. Затем вытащите винт, фиксирующий GPU к задней части корпуса, где торчат заглушки адаптера. Наверное, у вас винт с накатанной головкой. Если ваша карта имеет двойную ширину, вам нужно открутить оба винта.

Теперь нажмите на пластиковый язычок в конце слота для карты PCI Express, в который вставлена видеокарта. Он должен «защёлкнуться» на материнской плате, освободив видеокарту.

Вывернув крепёжные винты и прижав пластиковый язычок, крепко возьмитесь за карту и потяните за неё. Она должен освободиться от материнской платы.

Отложите видеокарту в сторону и переходите к следующей части. Если у вас есть какое-либо другое оборудование, которое занимает ваши слоты PCI-Express, например Wi-Fi или звуковая карта, извлеките их таким же образом.

Снимите вентиляторы корпуса

Вентиляторы, прикреплённые к вашему корпусу, предназначены для всасывания холодного и выдувания горячего воздуха. К счастью, это один из самых простых способов. И, честно говоря, вам может не потребоваться вынимать сами вентиляторы из корпуса, если к вашему новому корпусу уже прикреплены вентиляторы.

Во-первых, если какой-либо из вентиляторов вашего корпуса был подключён к портам на материнской плате (вместо источника питания), отключите их сейчас. Эти 3- или 4-контактные соединения выглядят так:

Теперь переключитесь на внешнюю часть корпуса и просто удалите винты, удерживающие вентиляторы на месте. При извлечении последнего винта обязательно держитесь за вентилятор с другой стороны, чтобы он не упал.

Повторите этот шаг для всех вентиляторов вашего корпуса. Если в вашем корпусе есть съёмные кронштейны для вентиляторов, просто выньте их таким же образом.

Извлечение материнской платы

Мы собираемся оставить ОЗУ, ЦП и кулер ЦП подключёнными к материнской плате, потому что они, как правило, достаточно лёгкие, чтобы переноситься с ней (можно сэкономить немного времени). Если у вас более сложный кулер для процессора или кулер на водной основе, вам может потребоваться вынуть его, чтобы получить доступ к некоторым винтам, удерживающим материнскую плату на месте.

Сначала положите корпус на бок материнской платой вверх. Затем отключите все остальные кабели, подключённые к материнской плате. На данный момент это в основном кабели управления, аудио и USB, идущие прямо от вашего корпуса.

Следите за контактами ввода-вывода в правом нижнем углу материнской платы. Это очень сложно, и их нужно подключать в определённом порядке, чтобы кнопка питания вашего корпуса, кнопка сброса, индикатор жёсткого диска и индикатор питания работали. Если вам действительно не нравится разглядывать крошечный шрифт или штудировать руководство пользователя материнской платы, неплохо было бы сфотографировать, где все находится, прежде чем вынимать, так будет намного проще, когда вы переместите всё в новый корпус.

Теперь выверните винты, которыми материнская плата крепится к выступам корпуса. Их может быть трудно обнаружить, особенно если у вас есть тёмные винты на тёмной печатной плате, как у меня. Обычно их четыре расположены рядом с углами, а ещё два-четыре где-то посередине для устойчивости.

Выкрутив все винты материнской платы, осторожно возьмитесь за материнскую плату и слегка потяните её вперёд, чтобы освободить её от пластины ввода-вывода (маленький стальной прямоугольник с вырезами для портов на задней стороне корпуса). Затем снимите её с корпуса и отложите в сторону. Если материнская плата не снимается легко, вероятно, вы пропустили винт. Вернитесь и проверьте ещё раз.

Затем последний шаг — слегка вдавить пластину ввода-вывода в корпус и вытащить её.

Теперь у вас должны быть освобождены все ваши компоненты из старого корпуса и готовы к установке в новый. В этой статье мы просто воспользуемся оригинальным корпусом, так как запасного у меня нет. К тому же, как только я выдую из него пыль за пять лет и почищу все компоненты, он все равно будет как новенький.

Установка компонентов в новый корпус

В новом случае мы, по сути, собираемся пойти наоборот. Вы будете работать со всеми теми же компонентами, просто вставляя их, а не вынимая. Снимите обе съёмные панели нового корпуса и приступайте к работе.

Установка материнской платы

Если они ещё не установлены, закрутите переходники материнской платы, которые поставляются с вашим новым корпусом. Они позволяют прикрутить материнскую плату и предохранить её электрические контакты от короткого замыкания на металле корпуса. Обратите внимание, что в некоторых корпусах могут быть доступны разные положения для этих переходных плат, но они все равно должны совпадать с доступными отверстиями на материнской плате.

Теперь установите пластину ввода-вывода. Это то же самое, что вы взяли из предыдущего корпуса. Просто убедитесь, что она правильно совмещена с портами материнской платы, расположенными сзади, и вставьте её на место изнутри корпуса по направлению к внешней стороне, на задней панели. Возможно, в новом корпусе она уже есть. Если это так, вам может потребоваться удалить её, чтобы вставить ту, которая соответствует портам на вашей материнской плате.

Переместите материнскую плату на стояки, совместив их с отверстиями для винтов. Чтобы вставить порты на задней панели платы в соответствующие отверстия на плате ввода-вывода, может потребоваться небольшое лёгкое покачивание — просто сделайте это осторожно и убедитесь, что у вас есть чистый доступ ко всем портам на задней панели компьютера.

Теперь закрутите винты материнской платы в тех же местах, где вы разместили переходники. Убедитесь, что они надёжно закреплены, но не завинчивайте слишком сильно, если почувствуете сопротивление — вы можете расколоть печатную плату.

Подключение проводов корпуса

Теперь снова подключите все соединения корпуса к материнской плате. В современном корпусе это кабели для выключателя питания, выключателя сброса, индикаторов питания и индикатора жёсткого диска. Обратитесь к руководству по материнской плате или к фотографии, которую вы сделали ранее, чтобы правильно установить эти соединения.

В вашем случае также, вероятно, есть кабель HD Audio и кабель USB 3, а также могут быть другие кабели USB, идущие к материнской плате. Обычно они чётко обозначены на печатной плате материнской платы.

Прокладывая кабели здесь и на протяжении всей сборки, постарайтесь оставить как можно меньше незакрепленных. Задняя часть корпуса — хорошее место, чтобы «спрятать» лишний кабель, при условии, что он не слишком толстый, чтобы можно было снова вставить заднюю панель доступа.

Установка вентиляторов корпуса

Ваш новый корпус может поставляться с предустановленными вентиляторами. Если да, вставьте их в трёх- или четырёхконтактные разъёмы на материнской плате (с пометкой «вентилятор» или чем-то подобным). Если нет, установите те, которые вы удалили из предыдущего корпуса. Просто прикрутите их снаружи.

Сторона вентилятора с пластиком, блокирующим лопасти, является выходом — воздух течёт в направлении пластика. Приточные вентиляторы (пластиковой облицовкой внутрь) идут спереди, а выходные — сзади, вверху или внизу.

Если ваши вентиляторы могут подключаться к материнской плате, подключите их сейчас. То же самое, если они могут подключиться к вашему корпусу и у него есть встроенный контроллер.

Установка видеокарты

Опять же, если у вас нет дискретной видеокарты, пропустите этот раздел. Если вы это делаете, начните с удаления прокладок PCI-E для слота PCI-Express, который вы собираетесь использовать, но повесьте их на винты. Чтобы решить, какой из них правильный, если вы не знаете, ознакомьтесь с этим руководством — обычно оно ближе всего к области процессора.

Затем вставьте карту в слот, сначала надавив на сторону, ближайшую к задней части корпуса. Убедитесь, что он совмещён с внешним выходом, чтобы можно было подключить кабели монитора.

Плотно прижмите. Когда вы видите, как этот пластиковый язычок шевелится, вы почти у цели. Потяните язычок на слоте вверх, пока он не «зафиксируется» на карте. Обратите внимание, что на некоторых материнских платах есть вкладки разных типов. Некоторые автоматически блокируются при вставке карты, некоторые нужно нажать сбоку.

Теперь закрутите винты, чтобы надёжно закрепить карту на месте.

Установка накопителей и дисководов

Опять же, здесь все наоборот. Поместите свои диски в соответствующие отсеки, либо прикрутите напрямую, либо прикрепив к их контейнерам. (Вам понадобятся кейджи, которые прилагались к новому футляру, а не те, которые вы вынули из старого.)

Затем подключите кабели данных SATA к задней части дисководов и подключите их к дискам SATA материнской платы. Установите их на плате в том же порядке (порт 1, 2, 3 и так далее), чтобы избежать проблем с загрузкой.

Установка блока питания

Теперь самое сложное: установка блока питания. Начните с того, что вставьте его в отсек для блока питания в новом корпусе, а затем прикрутите его назад так, чтобы шнур питания был направлен наружу.

Обычно направляют встроенный вентилятор блока питания прямо из корпуса, подальше от внутренних компонентов, поскольку он будет постоянно дуть горячим воздухом.

Теперь проложите все силовые кабели к необходимым компонентам.

Если вы не знаете, куда пойти, взгляните на сделанные снимки или обратитесь к руководству по материнской плате.

Убедитесь, что соединения плотные, и постарайтесь проложить как можно больше кабелей за лотком материнской платы, чтобы все было в порядке. Гораздо аккуратнее, чем мой пример, если можете, что не должно быть так уж сложно.

Управление кабелями — это больше, чем просто поддержание красивого внешнего вида внутри вашего корпуса. Удаление кабелей гарантирует, что потоку воздуха в корпусе не будет препятствий, а также вам будет легче добраться до компонентов, когда это необходимо.

Завершение работы и загрузка

Вы почти закончили. Ещё раз проверьте всё, уделяя особое внимание своим вентиляторам — легко пропустить один из кабелей, и если это произойдёт, вам придётся снова открыть компьютер и искать проблему.

Если вы уверены, что всё закончено, поместите съёмные панели обратно с левой и правой стороны, а затем вставьте винты с накатанной головкой и завентите. Установите любые аксессуары для корпуса, например, пылевые фильтры.

Перенесите новый сияющий корпус и старые пыльные детали обратно на рабочий стол. Подключите все и запускайте. Если он не загружается напрямую в Windows, не паникуйте — возможно, вам просто нужно войти в UEFI (также известный как BIOS) и установить правильный порядок загрузки для ваших дисков.

Если проблемы по-прежнему возникают, снова откройте компьютер и проверьте соединения. Распространённые проблемы — это перепутанные кабели SATA, не подключённые шины питания процессора и (да, действительно) не включенный блок питания.
